Machines de découpe plasma et oxycombustible

TG/TPG

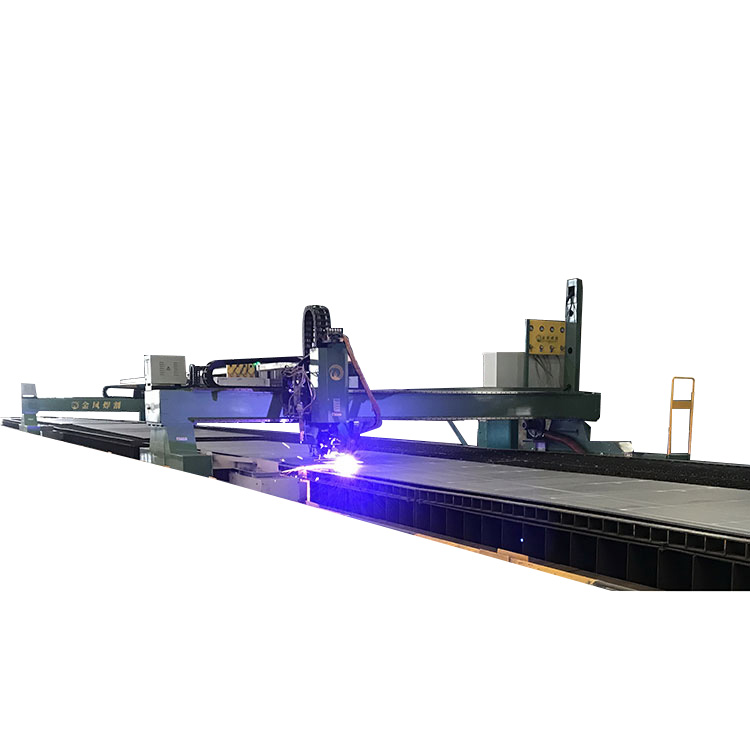

CNCMachines de découpe plasma et oxycombustible

Pour tous les CNCMachines de découpe plasma et oxycombustiblecelui fabriqué par JINFENG WELDCUT sera livré à l'utilisateur final avec une garantie de 2 ans.

Le CNCMachines de découpe plasma et oxycombustiblesont à double entraînement avec servomoteurs. Les rails pour portail roulant sont fabriqués à partir de rails de chemin de fer à haute dureté, qui sont un usinage et un meulage précis par une rectifieuse de rails pour assurer la précision des rails à moins de 0,02 mm, garantissant ainsi la coupe de haute qualité des pièces.

Le CNCMachines de découpe plasma et oxycombustiblesont très populaires dans différentes industries pour le traitement des tôles.

Caractéristiques

Fonctionnalité et application

1. Prise en charge de la découpe au plasma à sec, du marquage au plasma, de l'oxycoupage, du logiciel CAD-CAM, du marquage à jet d'encre, de nombreux outils et équipements fonctionnels différents.

2. Vitesse de déplacement de déchargement jusqu'à 18 m/min pour le double entraînement. (Vitesse supérieure en option)

3. Prend en charge différents logiciels d'imbrication pouvant créer un programme de coupe de la norme DIN.

4. Installation simple et facile

Matériel et outils

Pour les différentes finalités de traitement de l'utilisateur, de nombreux équipements et outils optionnels peuvent être intégrés à la CNCMachines de découpe plasma et oxycombustibleréaliser la découpe spéciale pour augmenter l'efficacité de la production des Clients.

1.0 Multi-torches

Les clients peuvent sélectionner les numéros des torches CNC dont ils ont besoin.

La torche oxycombustible CNC est dotée d'un dispositif d'auto-allumage et d'un capteur de hauteur capacitif en option

2.0 Coupe en bandes

L'unité de coupe de bandes est spécialement conçue pour les entreprises de construction métallique, les chantiers navals qui ont de nombreuses bandes à couper. La plupart du temps, les bandes sont utilisées dans les structures en acier comme âme et brides pour produire la poutre en H soudée ou dans les chantiers navals comme âme et brides pour produire des poutres en T pour les raidisseurs du navire. Les torches de coupe de bande peuvent être installées à l'arrière de la CNCMachines de découpe plasma et oxycombustible.

Coupe 3 bandes avec stationnement automatique

Sur chaque torche à bande, un servomoteur est installé. En entrant la position et la distance entre les torches à bande, chaque torche à bande peut se déplacer vers la position requise en mode automatique, sans réglage manuel par le travailleur.

4. Tête de torche triple pour tête biseautée droite - Flame 1D Bevel

Dans la fabrication de l'acier, il y a beaucoup de travaux de soudage. Pour un soudage de bonne qualité avec une pénétration complète, il peut être nécessaire de préparer le biseau pour le soudage. Pour cette application, nous introduisons la coupe en biseau avec une tête de chalumeau triple, qui est une tête en biseau avec 3 pièces de chalumeau d'oxycoupage. Les 3 chalumeaux brûlent en même temps pour couper sur la plaque d'acier pour obtenir une pièce avec un biseau en V, Y ou K qui peut nécessiter une coupe en une seule passe. Ce qui est un processus très efficace pour la coupe en biseau.

5. Tête plasma pour biseau de rotation - biseau Plasma 3D

Il s'agit d'une tête biseautée à rotation infinie pour couper les pièces avec une ligne courbe avec un bord biseauté pour le soudage

Parce que la tête de biseau Plasma 3D pour la coupe en biseau est plus lourde par rapport à d'autres têtes de torche, mais la coupe au plasma nécessite une rigidité élevée et une accélération élevée. Pour cette raison, notre société a utilisé des matériaux en aluminium aéronautique à haute résistance pour fabriquer cette tête conique Plasma 3D et en utilisant la technologie de soudage par friction-malaxage pour souder la tête conique Plasma 3D afin de réduire le poids du chariot. Enfin, nous obtenons le poids léger, la rigidité élevée et l'accélération à grande vitesse de la tête conique Plasma 3D pour augmenter la qualité de coupe du plasma. Le corps de levage adopte la forme d'un rail de guidage linéaire + vis à billes pour réaliser un levage et un déplacement de haute précision de la torche de coupe

6. Tête triple flamme pour biseau de rotationâ biseau flamme 3D

Il s'agit d'une tête rotative avec triple chalumeau à gaz pour effectuer des coupes sur des pièces à bord biseauté avec ligne courbe.

Sa structure est de fixer 3 torches sur une station. La première torche est utilisée pour la coupe sous biseau. Deuxième chalumeau pour la coupe verticale, troisième pour la coupe du biseau supérieur. Par cette coupe, on peut alors obtenir un biseau avec une certaine précision. Les types de biseau sont : V, X, Y, K. L'angle de biseau est de 23-45º. Parce que l'angle de biseau est relatif à l'épaisseur de la plaque, il est donc limité à l'épaisseur de biseau. L'épaisseur maximale du biseau est de 75 mm. Veuillez vous référer au tableau pour l'épaisseur et l'angle de coupe de la station de biseautage en ligne droite à triple torche Flame. Sur le chariot supérieur, nous installons une unité de rotation pour faire tourner l'ensemble de torche triple par servomoteur et boîte de vitesses pour obtenir un mouvement de rotation précis et fiable. La tête tourne jusqu'à 400 degrés dans les deux sens à partir de la position zéro

7. Marqueur à jet d'encre

Le dispositif de marquage à jet d'encre est une marque célèbre d'Allemagne.

Avant de couper sur une plaque d'acier, le nom de la pièce, la position de la pièce dans la structure en acier et le processus de traitement ultérieur de chaque côté de la pièce, tels que les exigences de soudage, la pulvérisation sur la pièce de coupe. D'une part, il est pratique pour l'identification et la gestion du stockage et du transport des pièces, d'autre part, il est pratique pour le traitement, l'assemblage et le soudage des pièces dans le processus ultérieur

JINFENG utilise l'imprimante à jet d'encre allemande importée. Après la fin du jet d'encre, le tuyau de refoulement se déplace automatiquement vers la buse pour former une boucle scellée et empêcher l'encre de sécher. Il peut résoudre efficacement le problème que l'encre de buse ordinaire est facile à sécher et à bloquer la buse. Le jet d'encre de surface en acier de haute qualité adopte une électrovanne avec une technologie brevetée hautement fiable, ce qui améliore considérablement l'étanchéité et la sensibilité, rend la police plus flexible. Les performances de la machine à jet d'encre allemande sont fiables, durables, peuvent répondre à toutes sortes de besoins de jet d'encre industriels, peuvent fonctionner dans des environnements difficiles, tels que l'environnement poussiéreux, l'environnement humide, la chaîne de production d'environnement de vibration peut également fonctionner normalement. En cas de maintenance nécessaire, la modularisation de l'équipement vous permet de remplacer facilement les pièces défaillantes, réduisant considérablement le temps de traitement des pannes et réduisant le coût.

8. Marqueur micro-percussion

Selon l'exigence de l'utilisateur de poinçonner les lettres et les chiffres comme numéro de pièce de chaque pièce coupée, et ces poinçonnages sur la pièce coupée sont permanents pendant longtemps.

Le marquage par poinçonnage est une fonction très importante dans la technologie de découpe.

Lorsque l'utilisateur réalise un dessin CAO de la pièce découpée, il doit saisir les informations de marquage de poinçonnage. Ensuite, le logiciel d'imbrication convertira automatiquement les données de marquage en programmes de découpe.

9. Marquage plasma

Après configuration de la partie logicielle, la torche de coupage plasma peut réaliser la fonction de traçage plasma sur les plaques.
