2-1-7 3 en 1 h de soudure de faisceau

Pour toutes les lignes de soudage à faisceau 3 pouces de 3 h qui fabriquaient ByJinfeng Weldcut, la garantie de 12 mois sera la machine à efficacité la plus élevée pour augmenter la productivité des utilisateurs finaux de la structure en acier, du pont, de la construction.

Caractéristiques

Fonctionnalité et application

Les lignes de soudage du faisceau de 3 pouces de 3 pouces ont une fonction combinée de la poutre H, de l'assemblage des faisceaux T, du soudage et du redressement de la déformation des bride après le soudage. Ainsi, il peut réaliser avec précision et rapidement la production de faisceau H et de faisceau T.Il présente les avantages suivants: fonctionnement simple, moins de coût de main-d'œuvre et petite zone de revêtement.

Cette ligne a deux procédés de soudage en option pour que vous puissiez choisir en fonction de l'épaisseur de la plaque d'acier de structure à souder:

Option A: Soudage à double fil à arc unique dont le taux de dépôt est 40% plus élevé que le soudage à l'arc submergé par le fil unique à arc unique, il convient particulièrement à l'épaisseur de l'acier de structure dont l'épaisseur est inférieure à 20 mm.

Option B: Soudage à fil unique à arc unique.

Détails

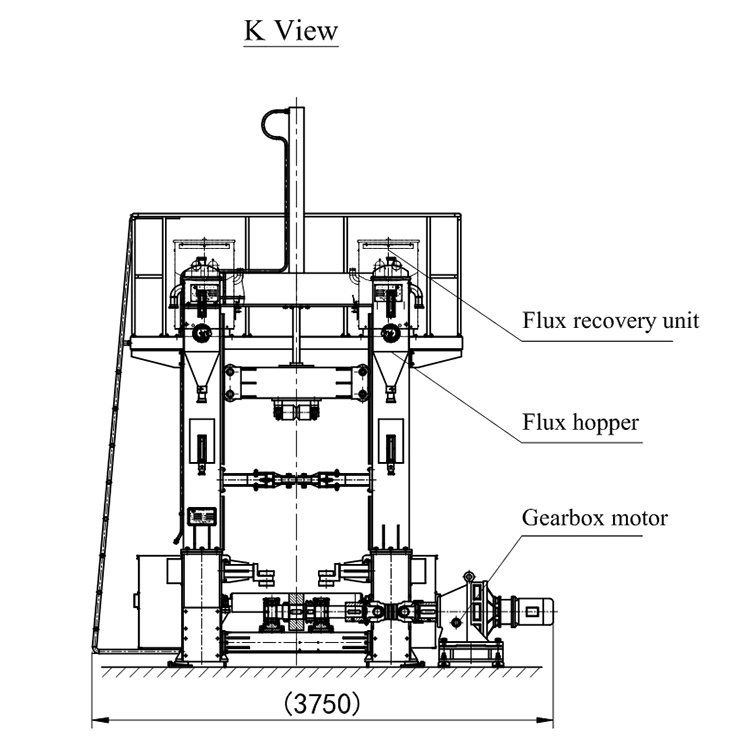

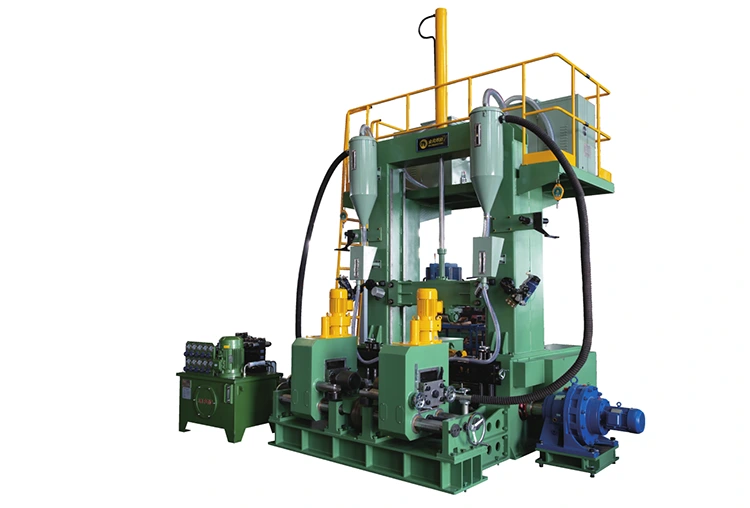

Les lignes de soudage de faisceau standard ZHJ3-in 1 H se compose d'une table à rouleaux d'entrée, d'une station de soudage et de redressement principale, de table de sortie. Sur la station de soudage et de lissage principale installée avec des unités de récupération de flux, la tête de soudage avec des périphériques et des dispositifs de serrage pour la gamme et le web. La ligne standard comprenant également les sources d'énergie de soudage, la station hydraulique et la boîte de contrôle.

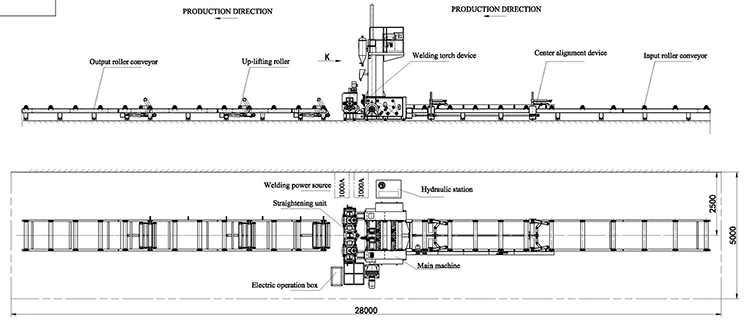

1. Standardzhj3-in 1 h Lignes de soudage de faisceau

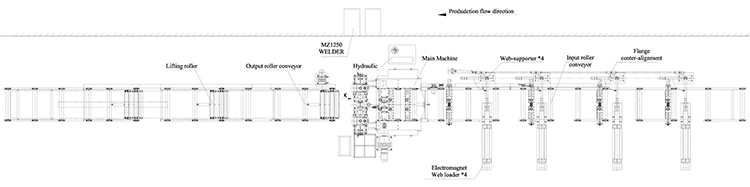

2. Option 1:

Selon les différentes demandes des clients, nous fournissons également la configuration des lignes de soudage de faisceau enzhj3-in 1 h comme suit:

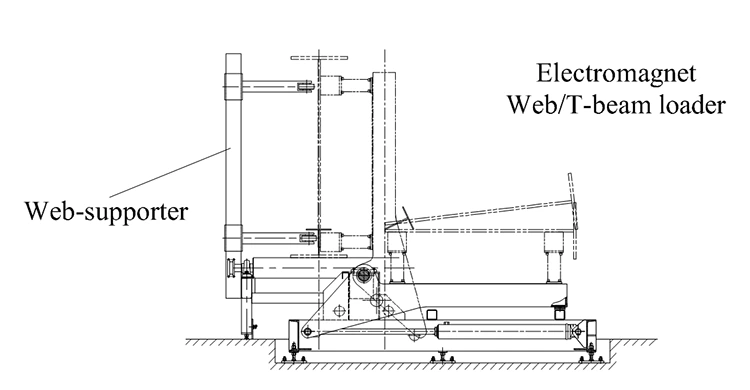

Sur la base des lignes de soudage de faisceau standard 3 en 1, il y a ajouté un ensemble de chargeur Web, qui consiste à 4 pcs de bras de chargement de l'aimant et 4 pc de supporter Web. À chaque bras de chargement Web, il y a 2 pc d'aimant pour maintenir la plaque Web en acier.

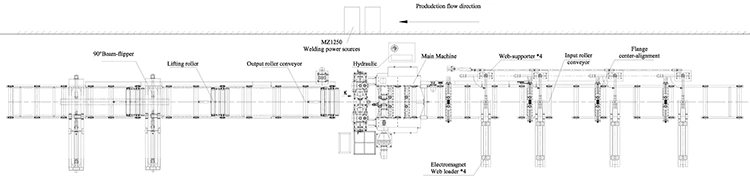

3. Option 2:

Selon les différentes demandes des clients, nous fournissons également la configuration des lignes de soudage de faisceau enzhj3-in 1 h comme suit:

Sur la base des lignes de soudage de faisceau standard 3 en 1, il y a ajouté un ensemble de chargeur Web, qui consiste à 4 pcs de bras de chargement de l'aimant et 4 pc de supporter Web. À chaque bras de chargement Web, il y a 2 pc d'aimant pour maintenir la plaque Web en acier.

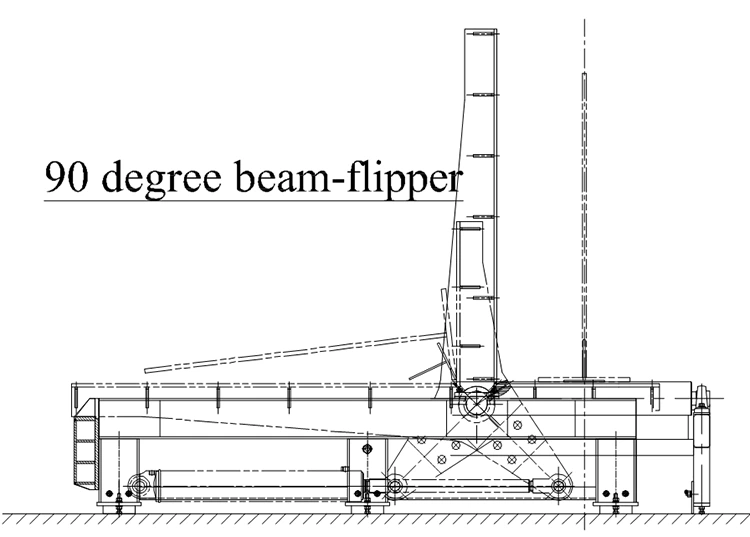

Sur la base ci-dessus, nous pouvons ajouter un ensemble de flipper de poutre à 90 degrés sur la table de rouleau de sortie pour renverser le faisceau soudé en position horizontale.

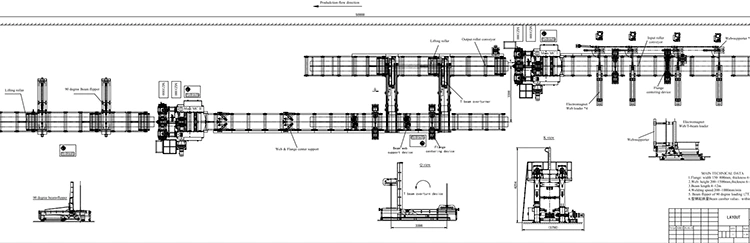

3. Option 3:

Certains clients peuvent avoir besoin d'augmenter la production de production, ils ont besoin d'une ligne de soudage pour se comporter en 2 ensembles de station de soudage. La première station de soudage pour le soudage de la 1ère bride et du Web pour former un faisceau T, le 2ème pour souder le faisceau en T soudé et la 2ème gmende pour former un faisceau H.

3.1 Ainsi, sur la base des lignes de soudage standard de 3 en 1, il y a ajouté un ensemble de chargeur Web, qui se trouvent 4 pcs de bras de chargement de l'aimant et 4 pc de supporter Web. À chaque bras de chargement Web, il y a 2 pc d'aimant pour maintenir la plaque Web en acier.

3.2 Pour ajouter 1 ensemble de renversement du faisceau en T pour tourner le faisceau en T à 180 degrés et placer le faisceau en T sur la 2e bride sur le tableau du rouleau d'entrée de la 2ème station de soudage.

3.3 Pour ajouter un ensemble de flipper de poutre à 90 degrés sur la table de rouleau de sortie de la 2nd Station de soudage pour renverser le faisceau soudé en position horizontale.

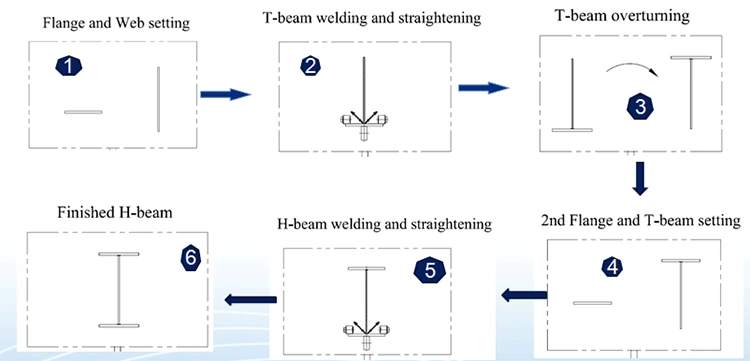

Flux de production de faisceau T et de poutre en H

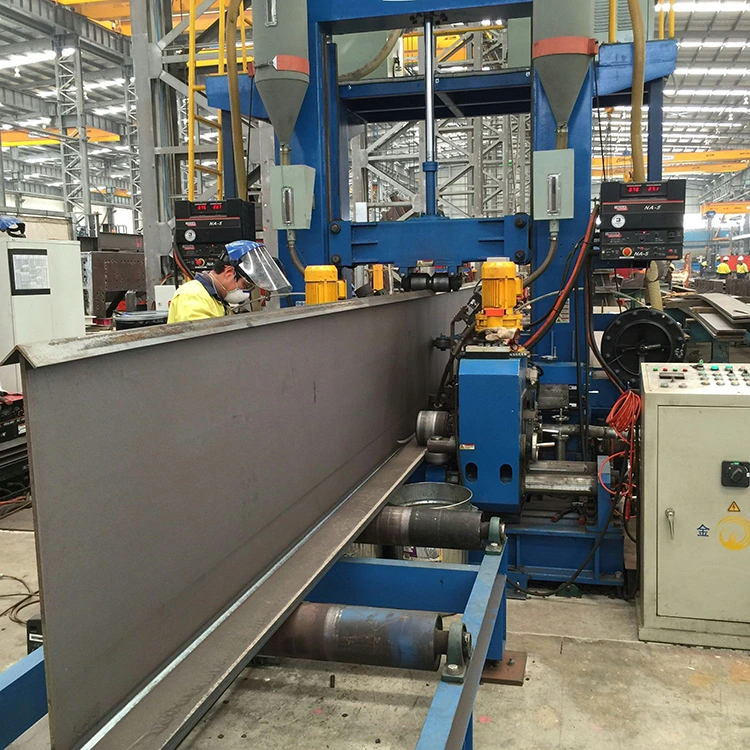

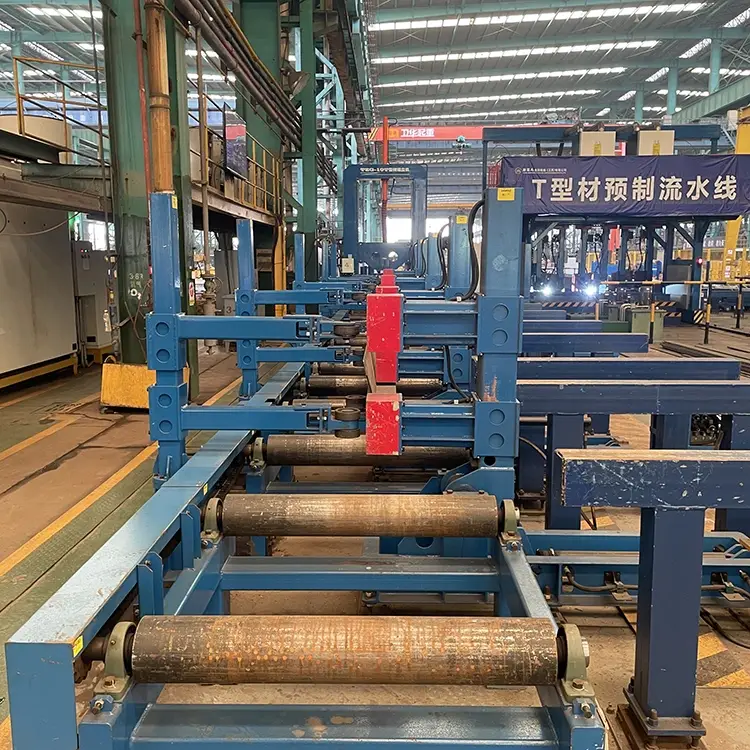

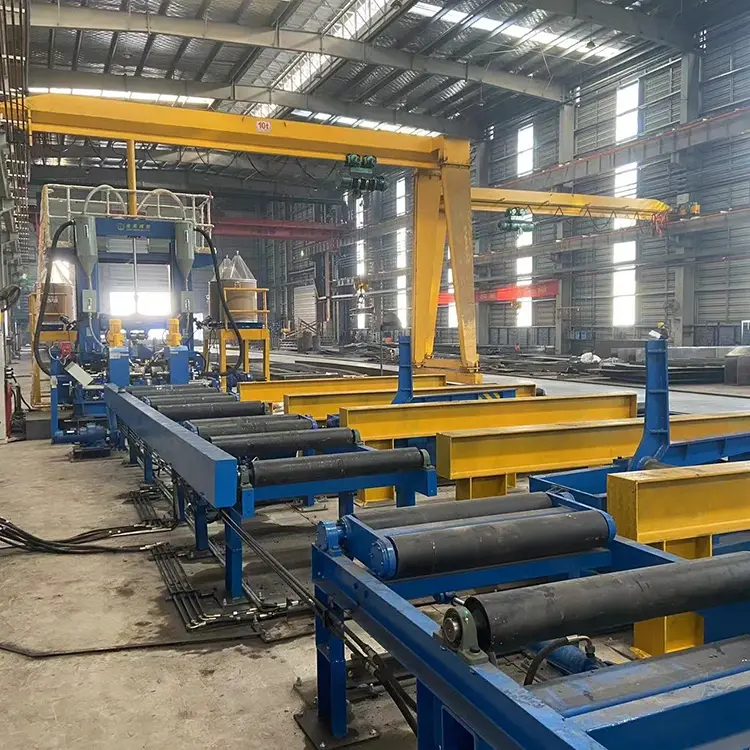

Lignes de soudage intégrées 3-en-1 installées dans l'usine des utilisateurs
