Flippers de faisceau1

Flippeurs de faisceau

Les nageoires de faisceau sont des équipements de haute performance dans la ligne pour produire un faisceau de boîte, qui est fabriqué par Jinfeng Weldcut qui est le fabricant de Chine professionnel et fournisseur de nageoires à poutre à prix abordable. Les nageoires de faisceaux offrent plus de sécurité et d'efficacité élevée pour déplacer les faisceaux et renverser les faisceaux pour la production de faisceaux de boîte.
Jinfeng Weldcut fournira une garantie d'un an pour les nageoires de faisceau. Les principaux éléments électriques des lignes de production du faisceau de boîte sont sélectionnés parmi la marque de renommée mondiale qui mettra plus pratique aux utilisateurs pour trouver les pièces en local sans se passer de longue distance de la Chine. Les nageoires de faisceau sont les équipements les plus avancés et les plus efficaces pour augmenter la productivité des utilisateurs finaux des structures en acier, une construction en acier et un bâtiment élevé.

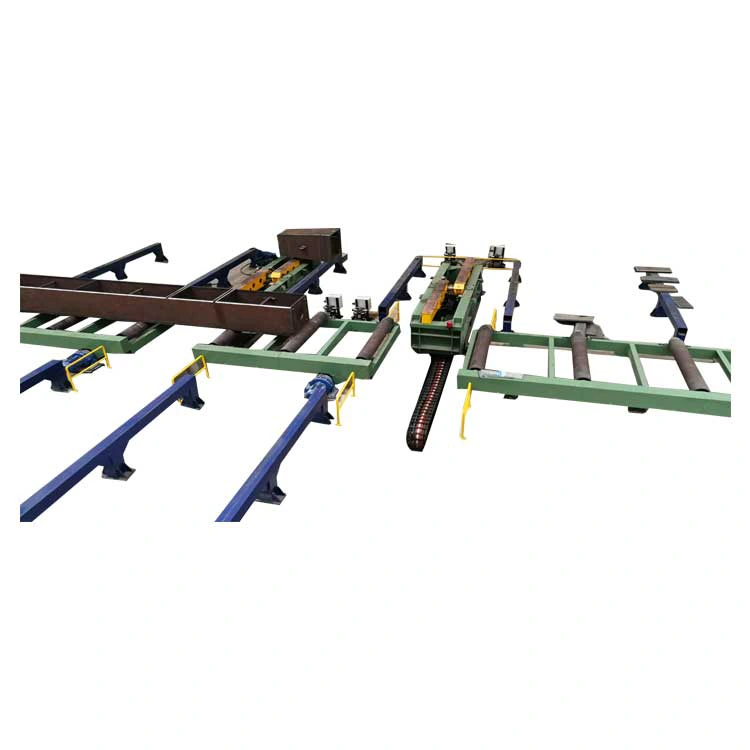

Vue de structure

Utilisation de l'équipement

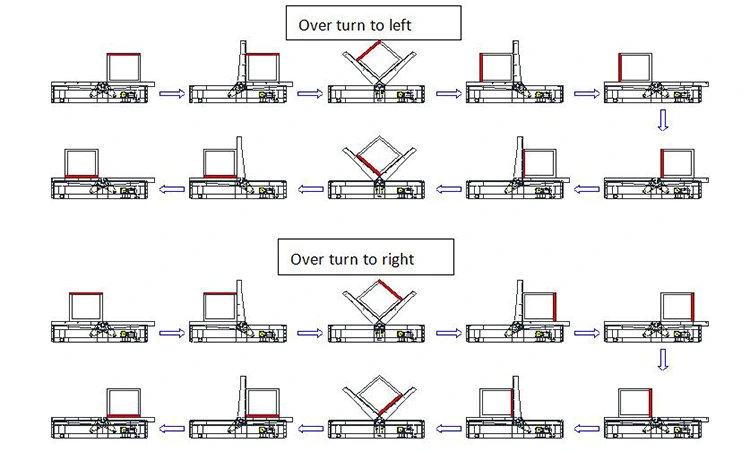

Deux PC des nageoires à poutres hydrauliques à 180 ° mobiles sont fournies dans chaque ensemble, principalement utilisées pour une tournure sur les routes après le soudage d'un côté. Lorsque vous travaillez, soulevez la pièce loin de la table à rouleaux ou du rack de pièce, et le réducteur entraîne les deux supports de renversement pour se déplacer de manière synchrone pour déplacer la pièce sur le côté de la table à rouleaux ou du rack de pièce. Ensuite, deux cylindres hydrauliques conduisent les deux bras en L pour faire tourner de manière synchrone. Une fois la pièce qui a été renversée, elle est déplacée au milieu de la table à rouleaux ou de la salle de travail, puis la pièce est transportée vers le processus suivant ou soudé.

Principaux paramètres techniques

Caractéristiques de performance

L'équipement se compose d'une machine principale, d'un système hydraulique et d'un système de commande électrique. Un groupe de deux nageoires de faisceau est utilisé pour se renverser et se déplacer simultanément. Le processus de retournement des deux nageoires de faisceau est contrôlé par des soupapes de synchronisation hydrauliques avancées pour assurer la rotation synchrone de chaque bras de renversement pendant le processus d'inclinaison. Contrôlez manuellement le processus de rotation de la pièce pour obtenir un renouvellement à 90 ° de la pièce.
3.2 Chaque nageoire de faisceau utilise un ensemble de cylindres d'ingénierie hydraulique standard pour pousser le bras rotatif de type "L" pour tourner, ce qui peut renverser la pièce. Un réducteur de vitesse et une roue de marche sont disposés sur le support de chiffre d'affaires, permettant au support de rotation d'avoir une fonction mobile.
3.3 L'équipement doit être conduit hydrauliquement et avoir les caractéristiques de la résistance à l'impact, du renversement stable et du faible taux de défaillance par rapport aux machines de renversement mécaniquement motivées. Non seulement il peut être utilisé pour retourner la pièce 90 º, mais il peut également être soulevé pour se déplacer entre différentes stations. Par rapport aux machines de rotation traditionnelles de la chaîne, non seulement la station de travail n'est pas fermée, facilitant le levage et le transport de la pièce à l'intérieur et à l'extérieur, mais aussi les dimensions globales, en particulier les dimensions de hauteur, sont considérablement réduites et l'opération est sûre et fiable. Un groupe de deux ensembles de contrôle de liaison, facile à utiliser, sûr et fiable.

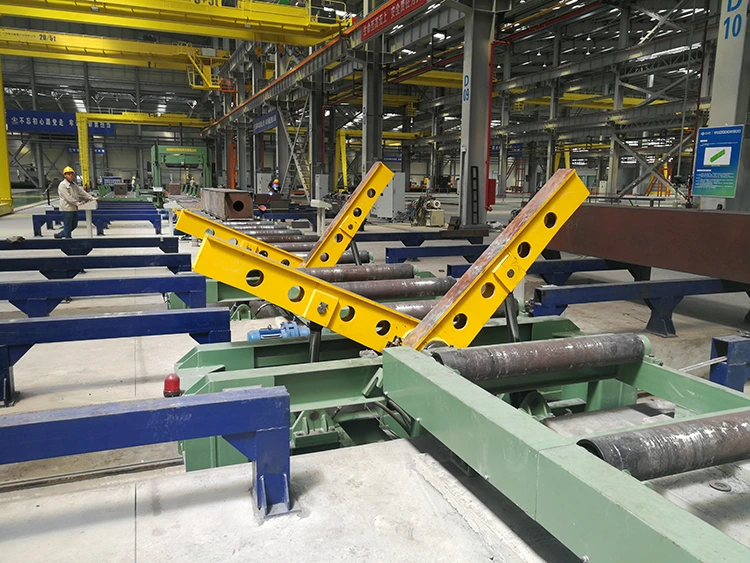

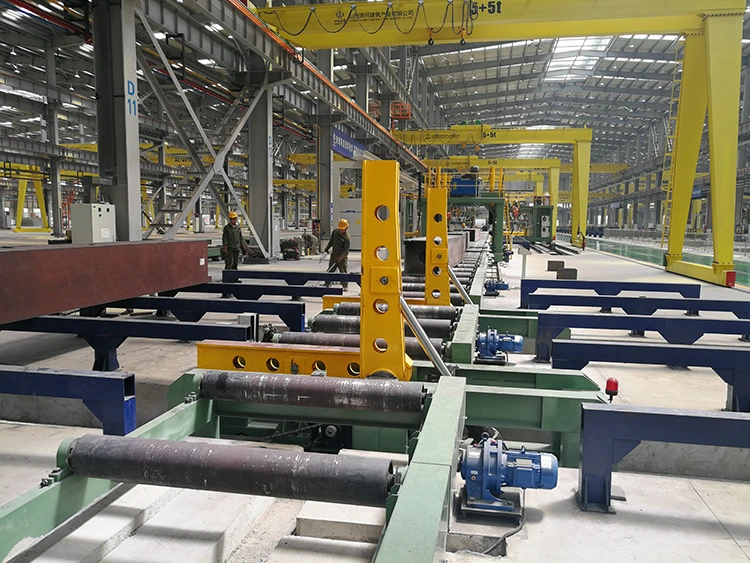

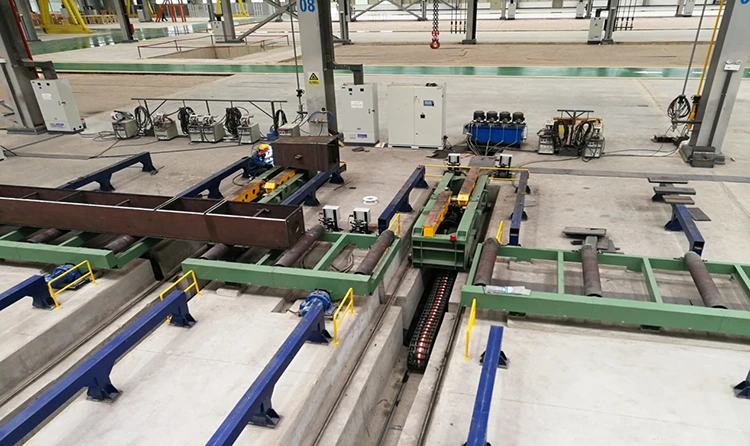

Flippers de faisceau installés dans l'usine des utilisateurs
