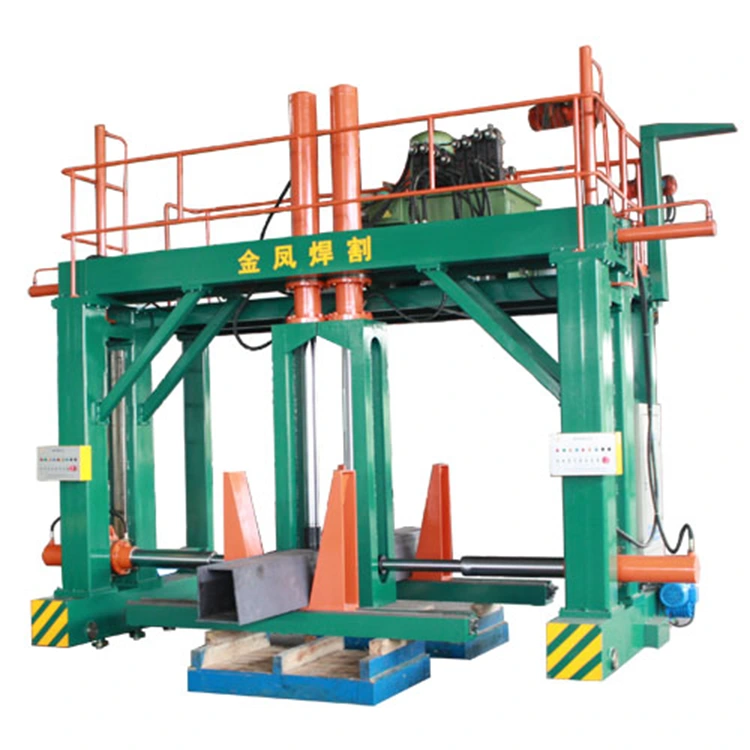

Machines d'assemblage de colonne de boîte

Jinfeng Weldcut fournira une garantie d'un an pour les machines d'assemblage de la colonne de boîte XXZ15. Les principaux éléments électriques des lignes de production de la colonne de la boîte sont sélectionnés dans la marque de renommée mondiale qui mettra plus pratique aux utilisateurs pour trouver les pièces en local sans se passer de longue distance de la Chine. Les machines d'assemblage de la colonne XXZ15 Box sont les équipements les plus avancés et les plus efficaces pour augmenter la productivité des utilisateurs finaux des structures en acier, la construction en acier et le bâtiment élevé.

Caractéristiques

Fonctionnalité et application

Les machines d'assemblage de colonnes XXZ15 ont les avantages suivants:

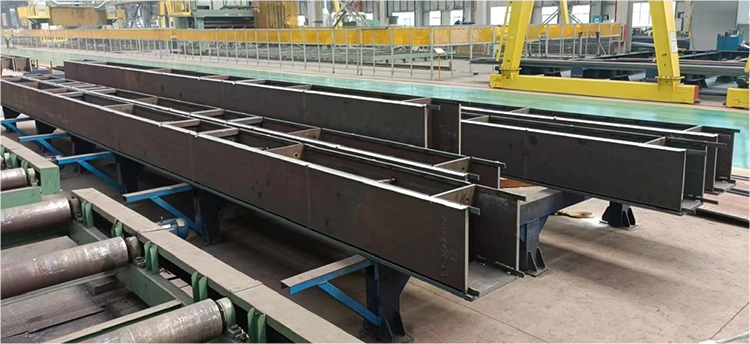

La colonne de la boîte (colonne) est composée d'un faisceau en forme de "U" et d'une plaque de couverture qui a été poncée soudée et formée. Pendant l'assemblage, la pièce est stationnaire, la machine principale se déplace en sections et le mode d'assemblage de serrage est positionné au besoin.

Tout d'abord, soulevez le spot "en U" soudé à la table à rouleaux de transport de la machine d'assemblage ou transportez-le vers cette station de la station d'assemblage "U en forme de U. Ensuite, soulevez la plaque de couverture supérieure sur la "forme en U" en fonction des exigences de dessin et utilisez-la comme un dispositif de pressage côté hôte et un dispositif de pressage supérieur. Appuyez sur la plaque de couverture supérieure et ponctuelle pour compléter l'assemblage de toute la pièce. L'assemblage de segments d'une pièce de longueur est obtenu par la position mobile de la machine hôte. La pièce assemblée est envoyée au processus suivant par la table de rouleaux de transport pour un traitement ultérieur.

(Les machines de soudage manuelles CO2 MIG ici sont fournies par l'utilisateur. Les machines de soudage manuelles ne sont pas dans la gamme d'approvisionnement du vendeur / fournisseur)

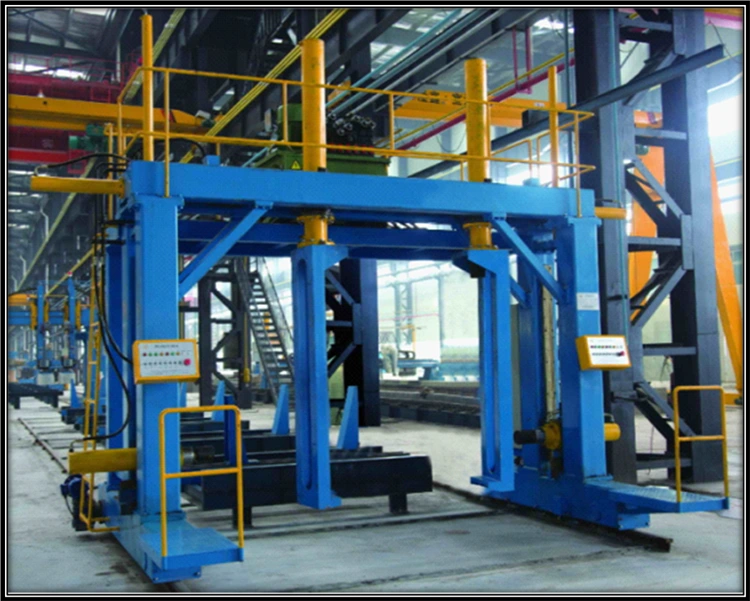

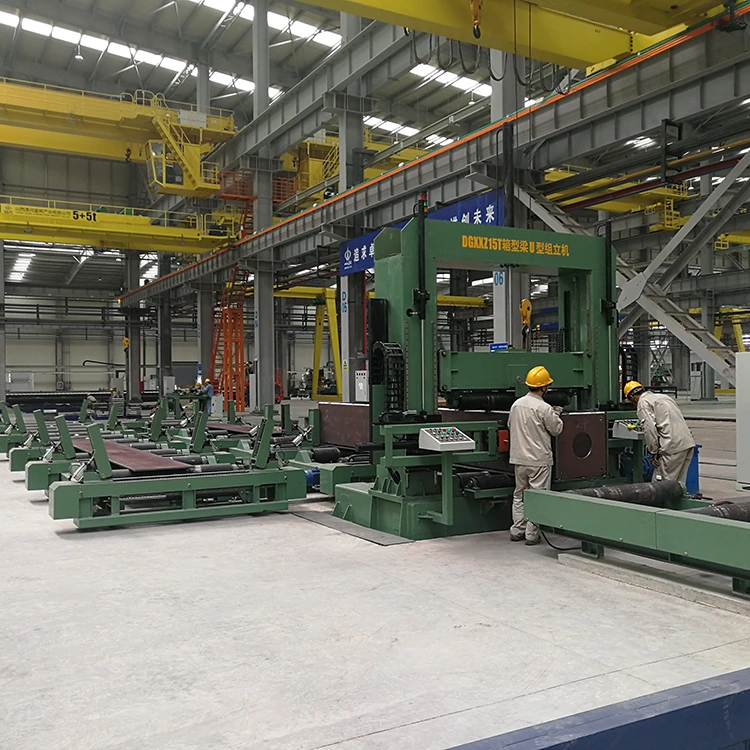

Machines d'assemblage des faisceaux de boîte installés dans l'usine des utilisateurs

Comment produire une colonne Weldedbox à partir de la plaque d'acier?

Voici le tableau des débits de production pour la production de plaques jusqu'à la poutre H et l'inspection finale.

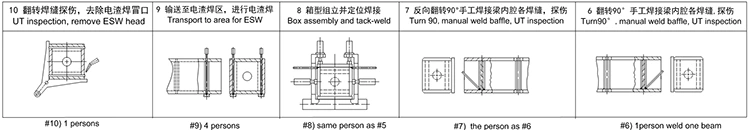

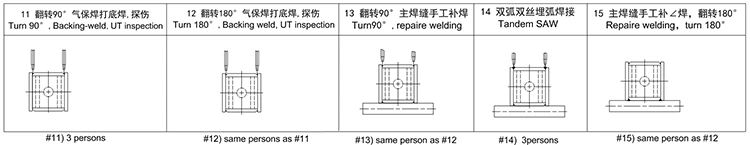

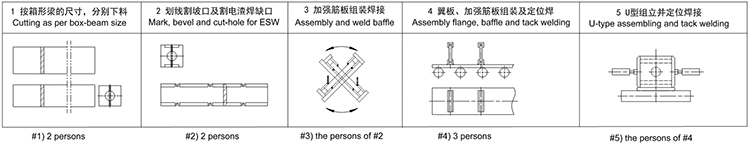

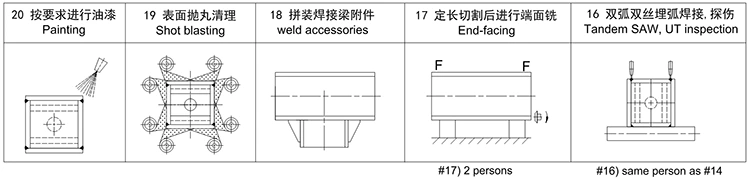

Tableau de flux de production
