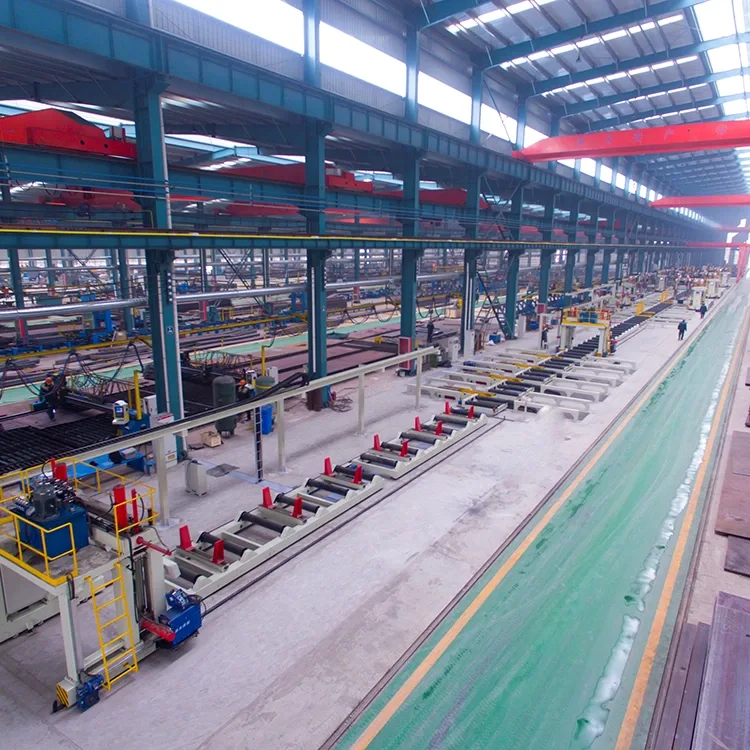

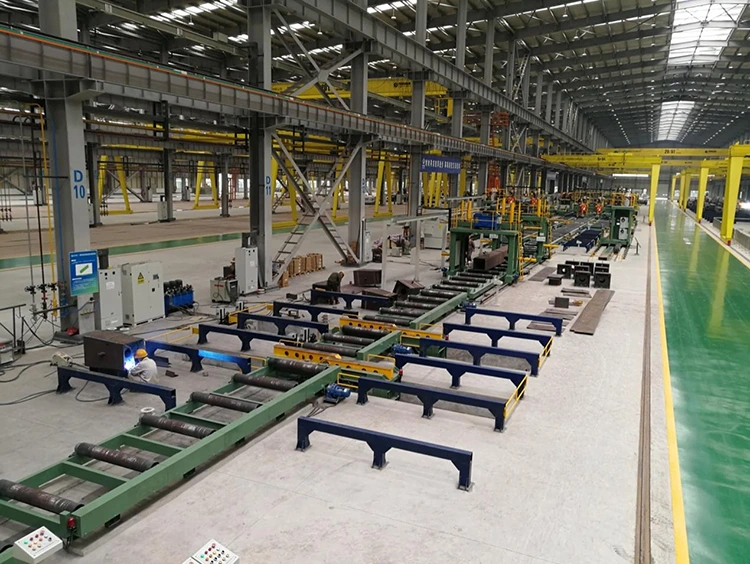

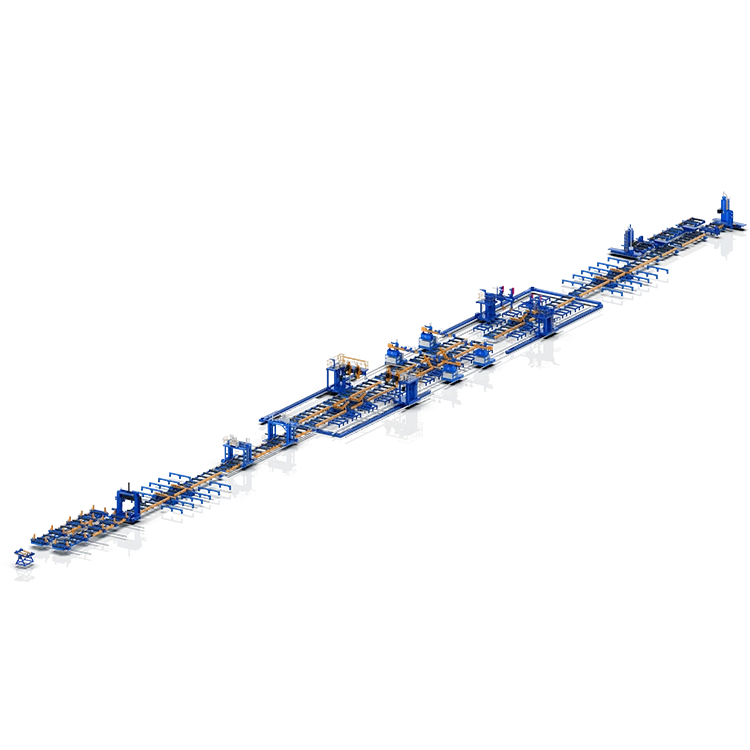

Lignes de soudage de la colonne de boîte

Jinfeng Weldcut fournira une garantie d'un an pour les lignes de soudage de la colonne de la boîte. Les principaux éléments électriques de Thebox Column Productions sont sélectionnés parmi la marque de renommée mondiale qui mettra plus pratique aux utilisateurs pour trouver les pièces en local sans se passer de longue distance de la Chine. Les lignes de soudage de la colonne X15 Automaticbox sont les lignes de production d'automatisation les plus avancées et les plus élevées pour augmenter la productivité des utilisateurs finaux de différentes industries.

Caractéristiques

Fonctionnalité et application

1.Les lignes de soudage de la colonne de boîte X15 sont des lignes de production élevées pour produire les colonnes de colonnes de boîtes soudées avec des travailleurs moindres et des grues moindres.

2.La ligne peut être entièrement intégrée avec le système MES et terminer la communication en temps réel entre l'ordinateur supérieur et le système de contrôle, compléter la collecte de données de l'équipement, télécharger toutes les données collectées sur le système MES d'usine (ou le système de contrôle centralisé supérieur) et assurer la rapidité et l'efficacité de la transmission d'informations.

3. La conception et la protection doivent répondre aux exigences des normes nationales et de la protection de l'environnement pertinentes; Les appareils de sécurité et de protection des équipements doivent respecter les normes industrielles pertinentes ;.

4.Cs lignes de soudage des colonnes de la boîte sont largement utilisées dans les structures de construction en acier et d'acier, pour les colonnes de colonnes de boîtes de soudage pour le bâtiment de construction en acier, les structures de construction de haut niveau et les ponts, etc.

5. La conception flexible de l'équipement de soudage permet de prendre en charge toutes les marques des sources d'alimentation de soudage.

6. CE, ECA Certificats sont disponibles.

7. Cette ligne fournit la production de la poutre légère à un faisceau très lourd avec une grande épaisseur sans changer d'outils ou d'équipements.

8. De l'assemblage à la fin du traitement entier, aucun besoin de grues, sauf le chargement au début et le déchargement à la fin, ce qui réduit considérablement le risque d'utiliser des grues.

La liste des machines et de l'équipement pour établir une ligne de production entière pour produire une poutre à boîte soudée:

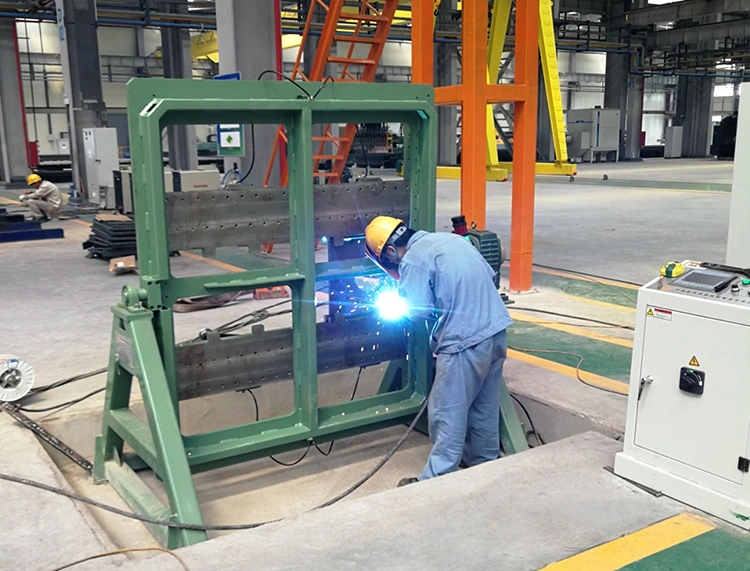

Machine d'assemblage 1- Baffle

Cette machine est un équipement spécial pour l'assemblage et le soudage de positionnement de la plaque de côte de renforcement dans la cavité intérieure de la colonne de la boîte. Il s'agit du produit préféré des entreprises de structure en acier qui produisent la pièce de la colonne de la boîte pour réduire l'intensité du travail et améliorer l'efficacité du travail.

Machine d'assemblage de colonne à 2 boîtes

La machine d'assemblage de la colonne de boîte est l'équipement clé de la production de la colonne de la boîte (colonne), qui complète principalement la pièce de travail de l'assemblage de la colonne de la boîte (colonne). Cette machine est l'un des équipements nécessaires pour que les entreprises de structure en acier produisent des poutres de boîte.

Une machine pour l'assemblage de type U.

Une machine est pour l'assemblage du type de boîte.

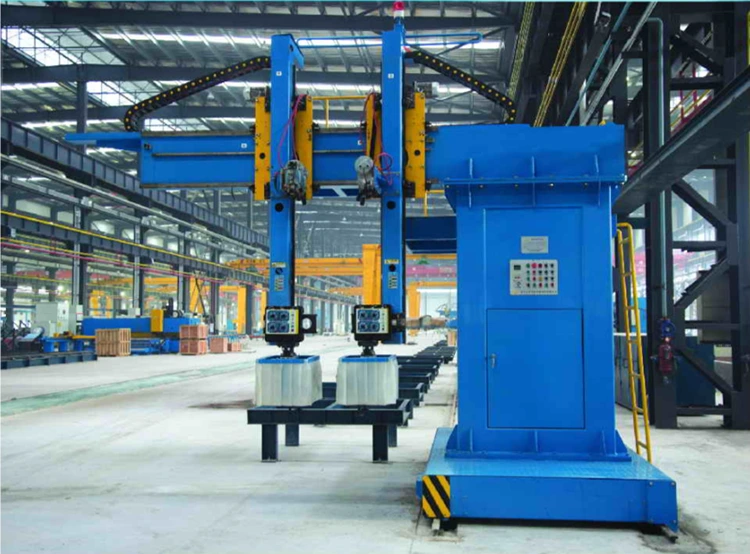

3- Machine de soudage électro-glisser

La machine de soudage à l'électroslag en porte-à-faux XZHB15 est un excellent produit lancé par Jinfeng Welding and Cuting Company pour l'industrie de la structure en acier. Il s'agit d'un équipement de soudage spécial spécialement conçu pour la colonne de la boîte de soudage. Afin d'assurer une rigidité et une résistance à la torsion suffisantes pendant la fabrication de la colonne de boîte, les chicanes (c'est-à-dire les plaques plus rigides) sont généralement soudées à l'intérieur de la colonne de la boîte. Cette machine est un équipement spécial pour souder les soudures entre la plaque extérieure de la colonne de la boîte et les chicanes intérieures.

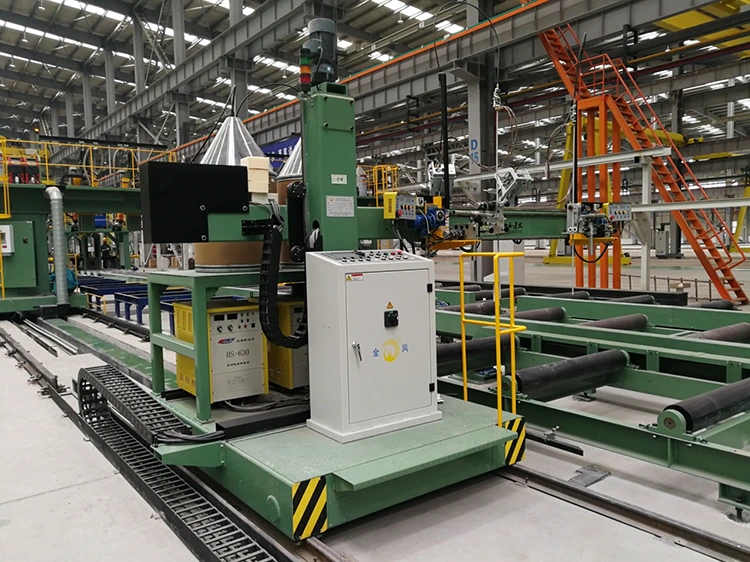

Machine de soudage arrière 4- CO2 / MAG

La machine de soudage blindée à gaz en cantilever à gaz en cantilever XQHB15L est un équipement de soudage spécial spécialement conçu pour soutenir le soudage de la colonne de boîte (colonne) et le soudage de remplissage après le support, qui est lancé par notre entreprise en fonction de la demande du marché et des années d'expérience dans le développement de l'équipement de structure en acier.

Machine de soudage de remplissage 5- CO2 / Mag

La machine de soudage blindée à gaz en cantilever à gaz de la série XQHB15 est un équipement de soudage spécial spécialement conçu pour soutenir le soudage de la colonne de boîte (colonne) et le soudage de remplissage après le support, qui est lancé par notre entreprise en fonction de la demande du marché et des années d'expérience dans le développement d'un équipement de structure en acier.

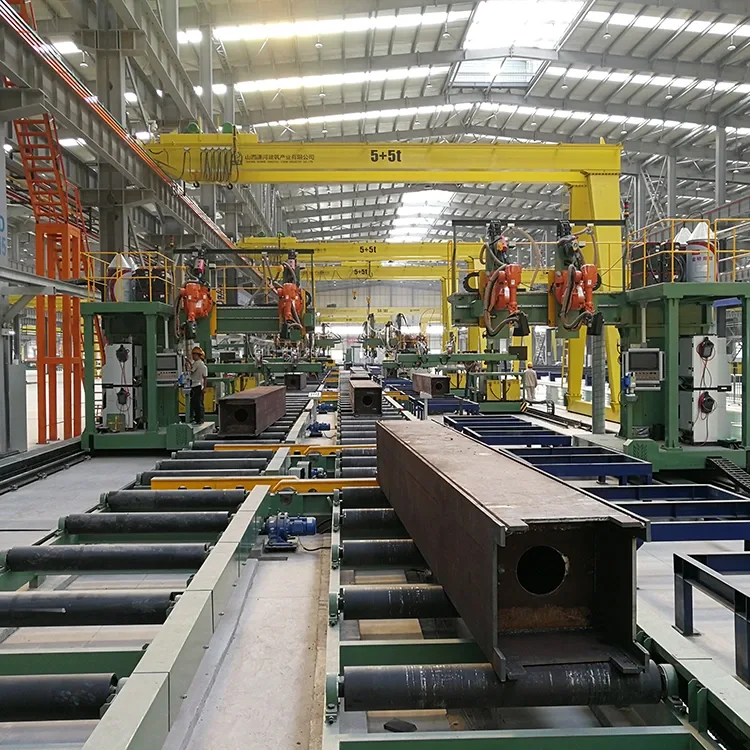

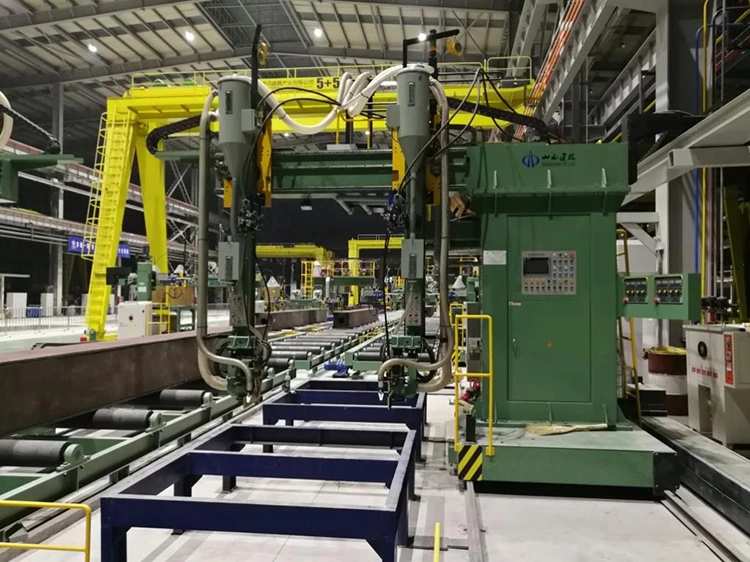

Machine de soudage à arc submergé 6

La machine de soudage à arc submergée XMHB15 Box Boîte en porte-à-faux est un excellent produit lancé par Jinfeng Welding and Cuting Company pour l'industrie de la structure en acier. Il s'agit d'un équipement de soudage spécial spécialement conçu pour souder des colonnes de boîtes de grande et moyenne taille (colonnes). Au fil des ans, après optimisation et amélioration continue, les performances sont devenues plus parfaites.

Broyeur de fin de fin

Avec le développement rapide de la construction économique, la construction, le pont et d'autres industries ont des exigences de plus en plus strictes pour la qualité de l'ingénierie de la structure en acier. Le joint à bout de la poutre H, la colonne et la colonne de boîte et les pièces minces, et le traitement final de la face de la pièce de travail sont devenus un processus essentiel. Le traitement final du visage améliore non seulement considérablement la qualité de la pièce de travail, réduit les erreurs d'installation et de construction sur place, raccourcit la période de construction et améliore l'efficacité de construction sur place. Il apporte également de meilleurs avantages économiques aux entreprises de structure en acier. Selon la situation de traitement réelle des entreprises de structure en acier, notre entreprise absorbe les avantages de produits similaires à l'échelle internationale et a lancé en temps opportun de nouveaux produits pour répondre à la demande du marché. Il est non seulement utilisé dans l'industrie de la structure en acier, mais peut également être utilisé comme équipement général, largement utilisé dans les industries de la fabrication de ponts, de l'énergie électrique, de l'huile, de la pétrochimie et d'autres machines.

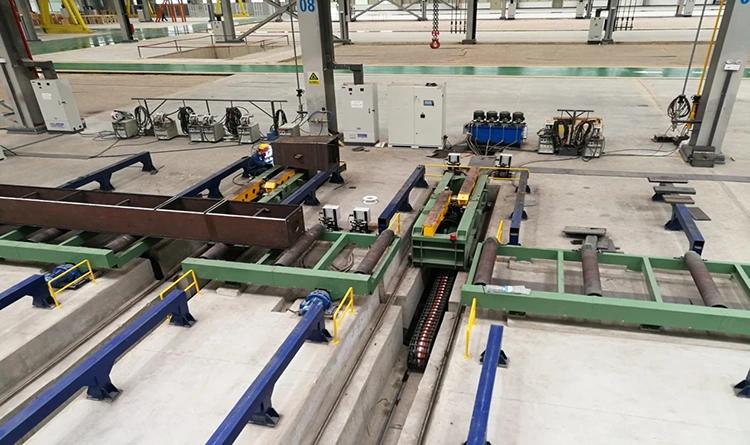

Flipper à 80 ° Déplipper à 180 °

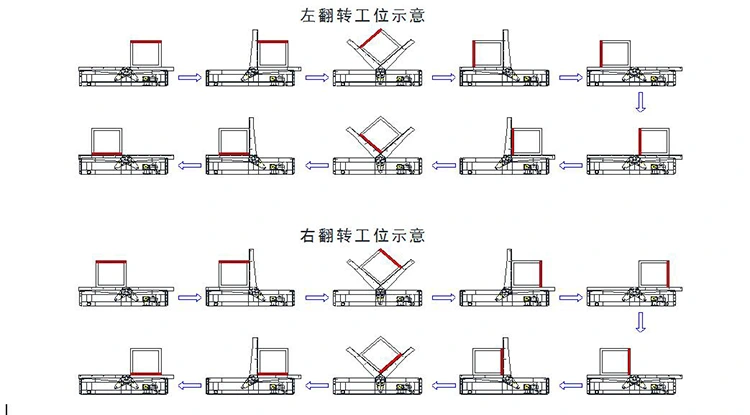

Deux pièces de nageoires mobiles à poutres hydrauliques à 180 ° sont utilisées pour le retournement des pièces de travail soudées d'un côté. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or welding.

Selon la situation réelle, deux pièces peuvent être utilisées séparément comme groupe pour retourner le faisceau court. Dans le même temps, 4 pièces peuvent également être combinées en un seul groupe pour le renversement de longues poutres. Haute flexibilité et efficacité.

Le tableau de travail des nageoires de faisceau:

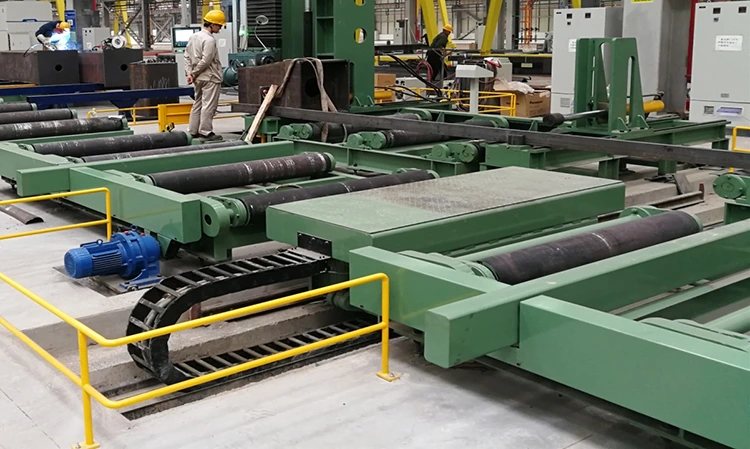

9- chariot en acier

Cet équipement est principalement utilisé pour se coordonner avec le processus de production afin de déplacer la pièce de travail de la table à rouleaux de transport ou d'un autre équipement vers l'équipement à traiter. Le chariot en acier a principalement deux fonctions d'action: la marche et le levage. Le déplacement de la pièce de travail peut être achevé par manipulation et contrôle. L'équipement a une structure simple, un fonctionnement pratique et un fonctionnement stable. La machine adopte une conception robuste, avec une charge maximale de 30 tonnes;

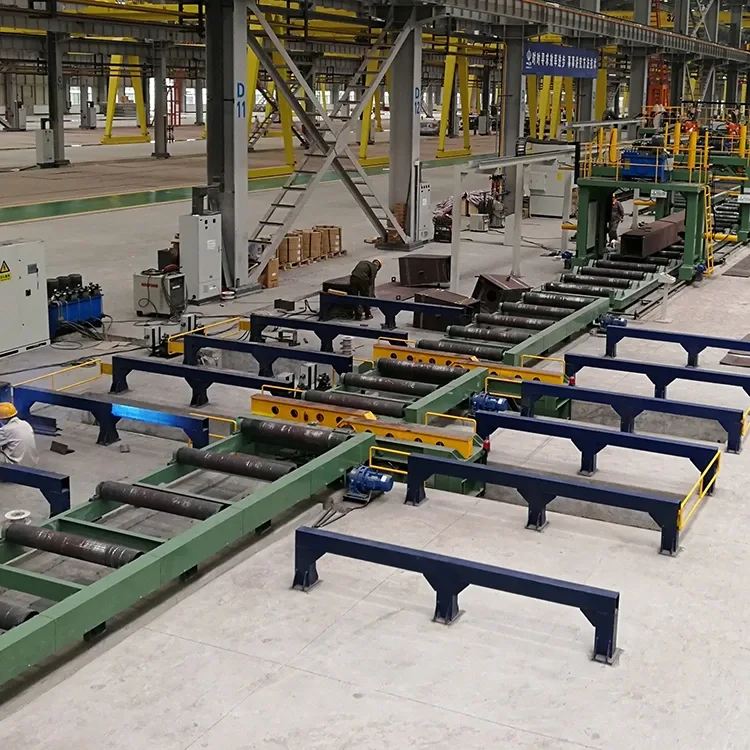

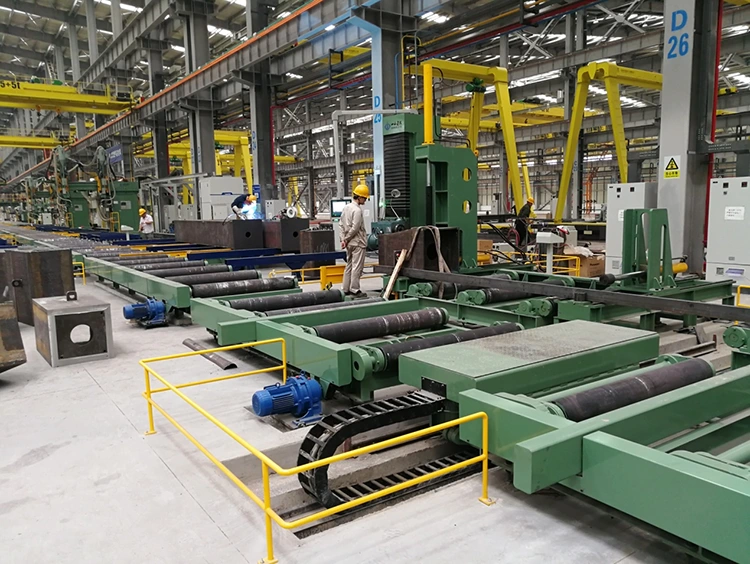

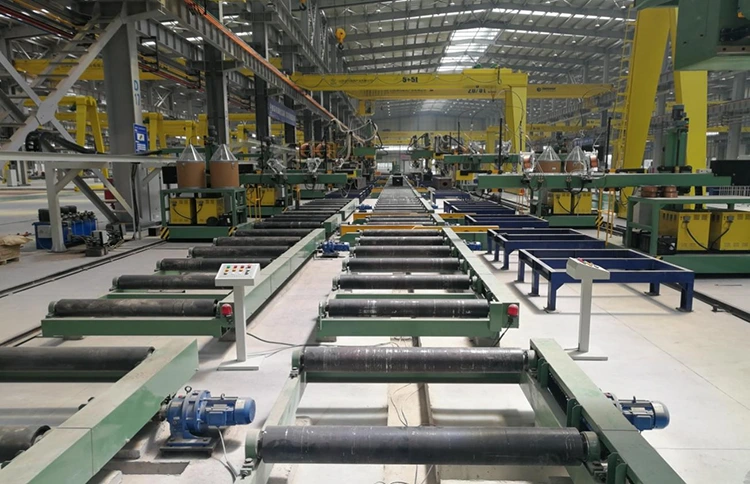

Tables de 10 rouleaux

Il est principalement utilisé pour transmettre des pièces de l'assemblage de la colonne de la boîte à l'achèvement du soudage, face à la fin.

Comment produire une colonne de boîte soudée à partir de la plaque d'acier?

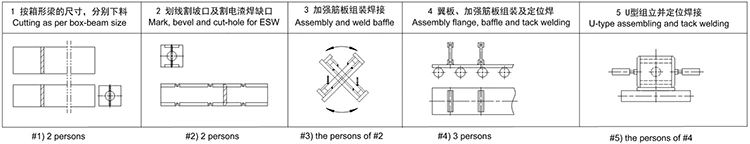

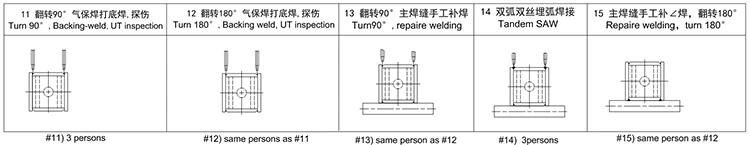

Voici le tableau des débits de production pour la production de plaques jusqu'à la poutre H et l'inspection finale.

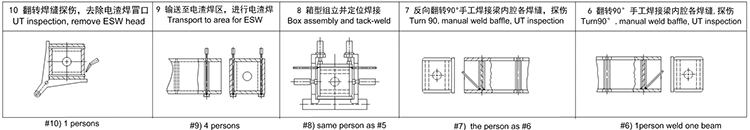

Tableau de flux de production
